Что такое оптический нивелир, его устройство и принцип действия

Каждый наверняка видел на улице человека в рабочей одежде, смотрящего в «маленькую подзорную трубу». Этот прибор — оптический нивелир. Он позволяет с высокой точностью определять перепады высот между разными точками. Это нужно в строительстве, при благоустройстве участка или выполнении геодезических работ.

В этой статье разберем, как устроен оптический нивелир, по какому принципу он работает, где применяется и в каких задачах раскрывает свои сильные стороны.

Что такое оптический нивелир и зачем он нужен

Оптический нивелир помогает определить разность высот между точками на местности. Без таких измерений сложно представить строительство, подготовку участка или любые работы, где важны ровные поверхности и правильные отметки.

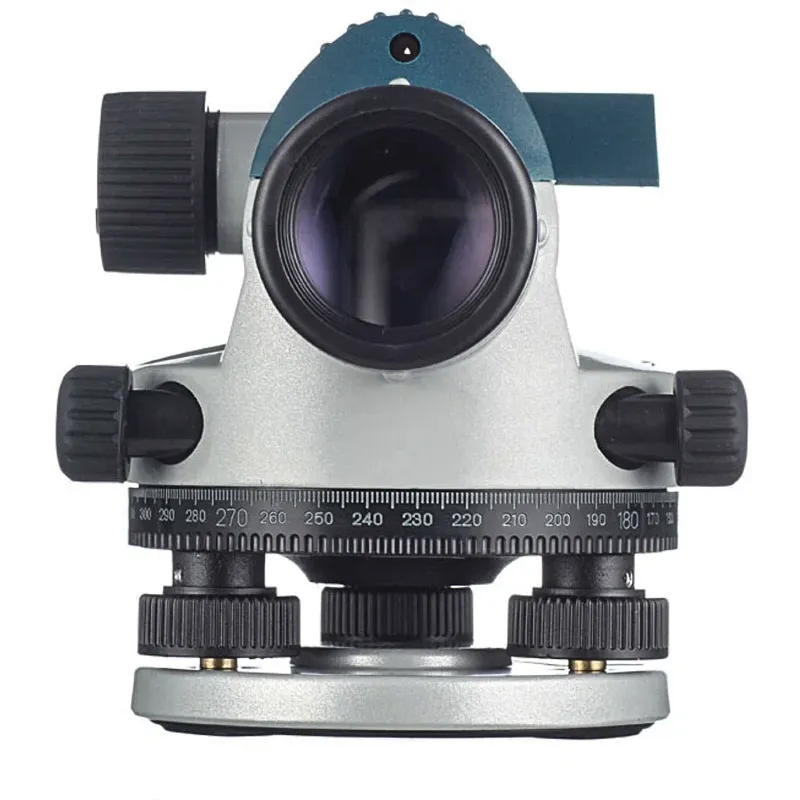

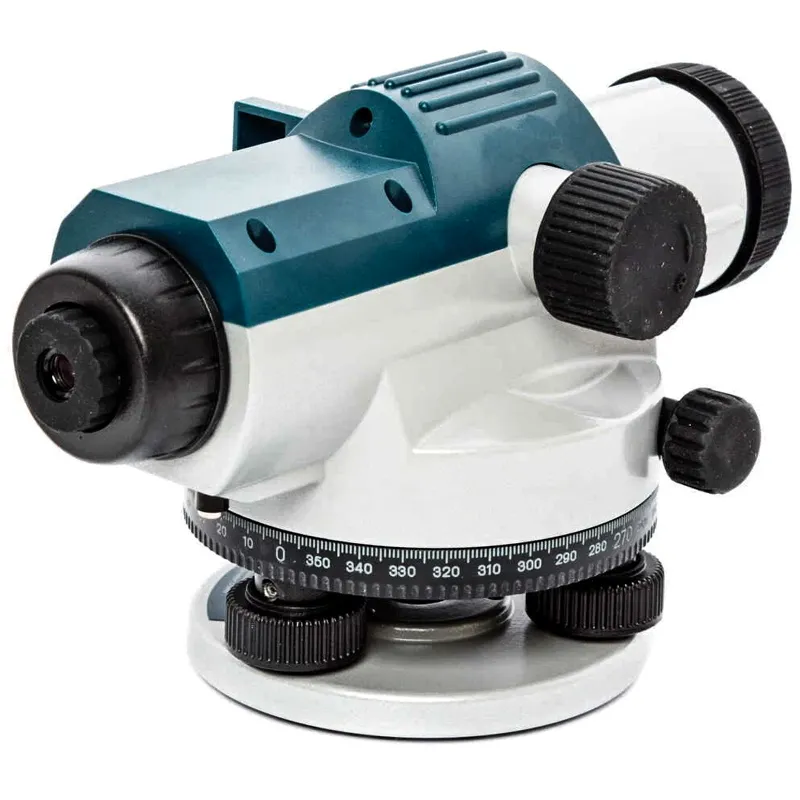

Оптический нивелир Bosch GOL 26 D Professional

• Дальность измерений до 100 м
• Точность 0,05 мм/м
• Увеличение 26x

Подробнее

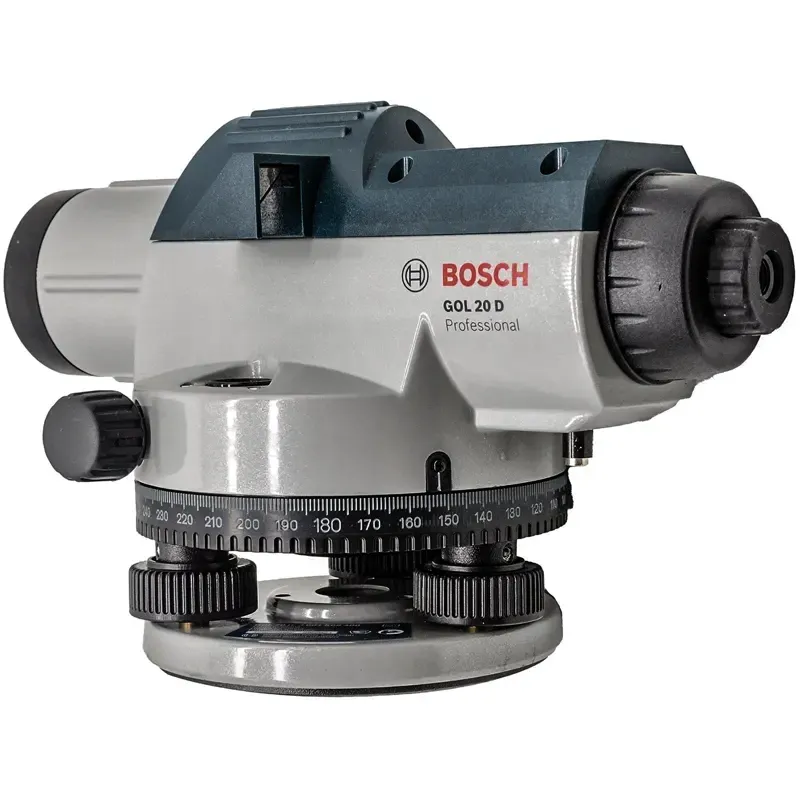

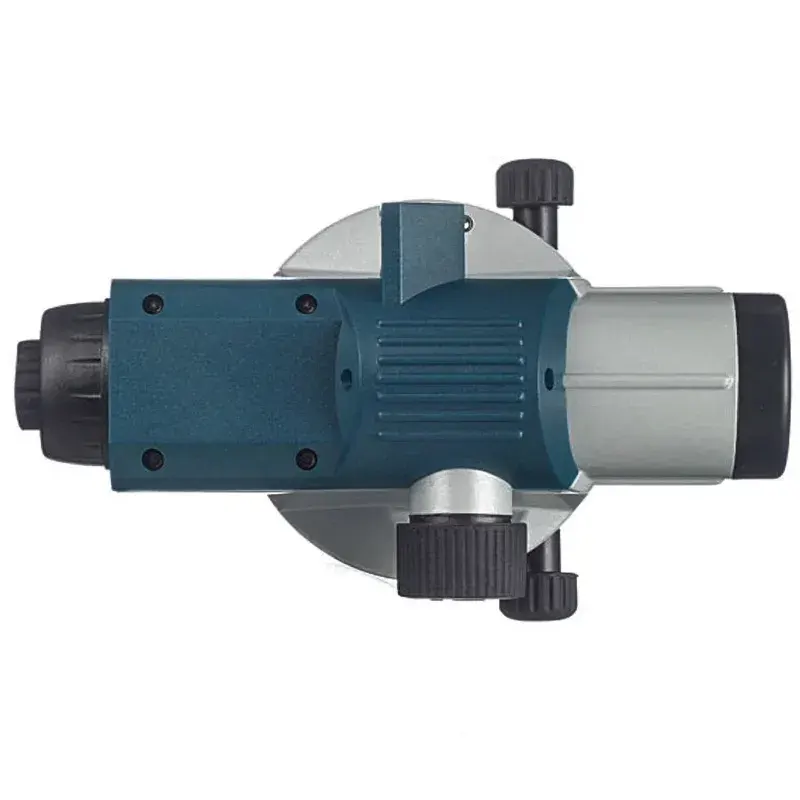

Оптический нивелир Bosch GOL 20 D Professional

• Дальность измерений до 60 м
• Точность 0,1 мм/м
• Увеличение 20x

Подробнее

Работает такой прибор по достаточно понятному принципу. После установки нивелира специалист получает строго горизонтальную линию визирования через зрительную трубу. А затем эту трубу направляет на нивелирную рейку, установленную в нужной точке. По отметкам на рейке затем считываются значения и рассчитывается перепад высот. При этом сам прибор ничего не измеряет автоматически. Точность достигается за счет правильной установки, качественной оптики и корректного снятия показаний.

Основные сферы применения оптического нивелира следующие:

• Строительство
• Геодезия
• Ландшафтный дизайн
• Укладка дорог

При слове «нивелир», кстати, многие представляют себе лазерные уровни. Но это совсем другая история. Лазерный нивелир строит видимую линию или плоскость при помощи луча. Оптический нивелир действует иначе — измерения выполняются через зрительную трубу и почти всегда предполагают работу в паре. То есть один человек наблюдает через прибор, второй удерживает рейку. Оптические модели применяют в основном на улице, а лазерные — в помещении (если речь не идет о ротационном нивелире).

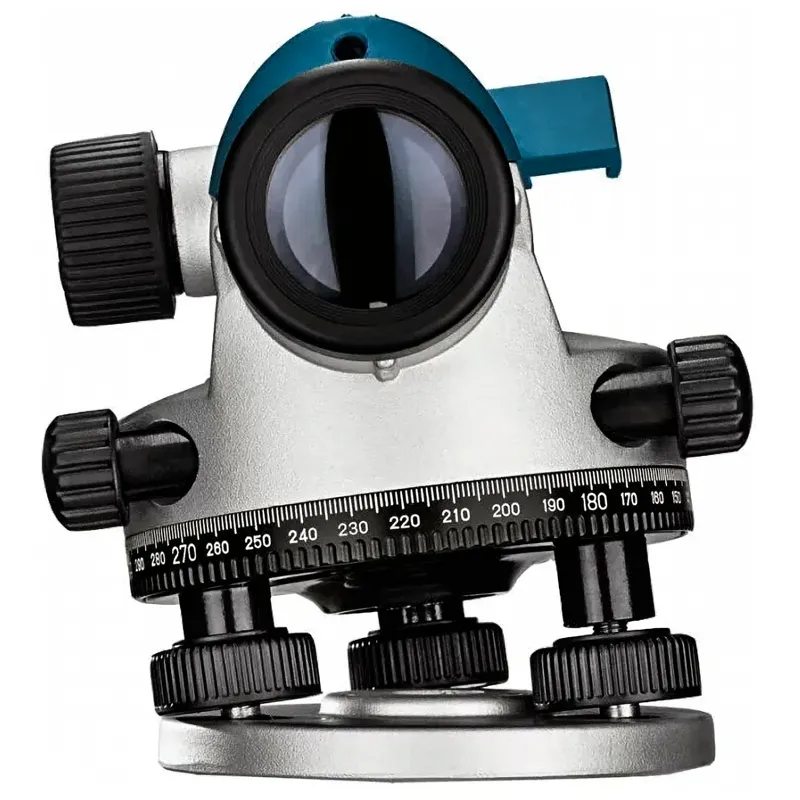

Устройство оптического нивелира

На первый взгляд оптический нивелир выглядит довольно просто: ну труба, и труба, что с нее взять. Но внутри этой конструкции собрано сразу несколько узлов, каждый из которых отвечает за точность измерений.

Основной рабочий элемент прибора — та самая зрительная труба. Через нее специалист наводится на нивелирную рейку и считывает показания.

Чтобы прибор показывал корректные значения, его необходимо установить строго горизонтально. Для этого используются два уровня. Круглый уровень нужен для первоначальной грубой установки — он помогает примерно выставить корпус в нужное положение. После этого подключается цилиндрический уровень, который обеспечивает более точное выравнивание.

Настройка высоты выполняется через трегер — основание прибора с подъемными винтами. Поворачивая их, специалист буквально по миллиметрам меняет положение нивелира до достижения нужного уровня.

Современные модели дополнительно оснащаются компенсатором (чаще всего магнитным). После предварительной установки он автоматически корректирует небольшие отклонения и удерживает линию визирования в горизонтальном положении. Благодаря этому снижается вероятность ошибки.

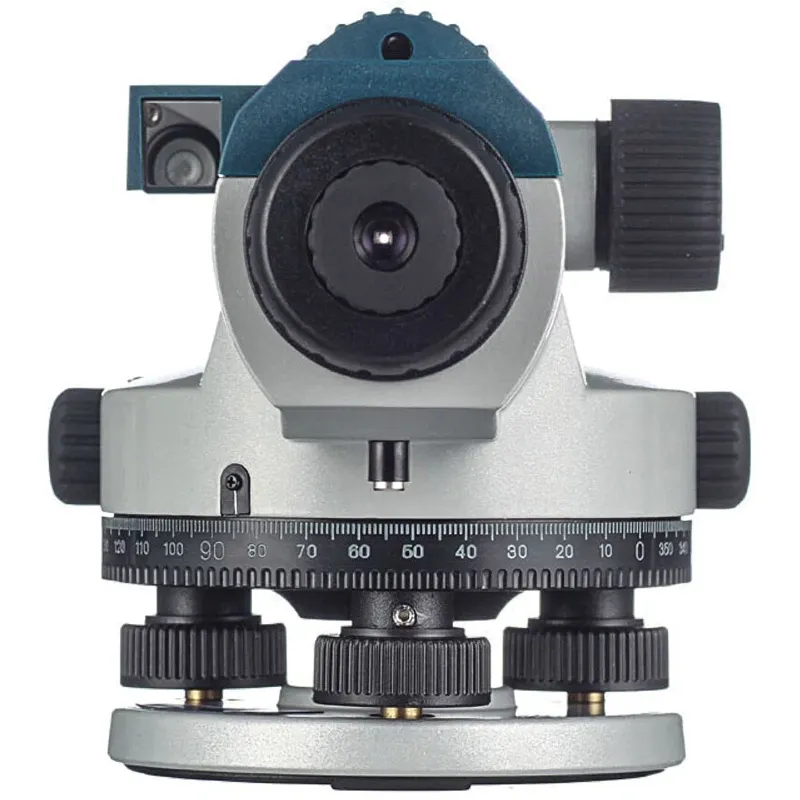

Для более точного ориентирования у оптического нивелира есть горизонтальный круг с градуировкой. Он позволяет задавать направление и выполнять измерения относительно угловых отметок. А чтобы специалисту было удобнее контролировать положение круглого уровня сверху, в конструкции часто используется пентапризма. Это специальный оптический элемент, который позволяет видеть уровень без необходимости наклоняться или менять положение.

За комфортную работу отвечают и дополнительные элементы. Кремальера используется для плавной фокусировки изображения на нужной дистанции, винт точной наводки помогает аккуратно довести перекрестие до рейки без резких движений, а бленда защищает объектив от бокового света и бликов, которые могут мешать наблюдениям в солнечную погоду.

Ключевые характеристики при выборе оптического нивелира

Даже внешне похожие оптические нивелиры могут заметно отличаться по возможностям и удобству работы. Поэтому при выборе прибора необходимо знать несколько ключевых характеристик:

• Класс точности (технические, точные и высокоточные нивелиры).Технические модели (±5,0 мм) применяются при простых работах, таких как рытье котлованов, каналов и составление карты высот на площадках. Точные (±2,0 мм) используют при более серьезных задачах: строительство, дорожные работы и контрольные замеры уже построенных объектов. А высокоточные модели (±0,8 мм) применяются там, где даже минимальное отклонение может быть критичным, например, при постройке плотин или контроле осадки зданий.
• Кратность увеличения.Обычно находится в диапазоне от 20× до 55×. Этот показатель определяет, насколько крупно будет видно рейку и объекты на расстоянии.
• Диаметр объектива.Чаще всего встречаются модели с объективом 32–46 мм. От этого параметра зависит светосила оптики — то есть сколько света попадет внутрь трубы. Чем больше диаметр, тем комфортнее работать в пасмурную погоду, в сумерках или на дальних дистанциях.
• Дальность измерений.Современные модели могут уверенно работать на расстоянии до 120 метров и более. Особенно при хорошей видимости и правильно подобранной рейке.
• Тип изображения.В некоторых нивелирах изображение в трубе получается прямым, в других — обратным. На точность это не влияет, но прямое изображение обычно проще воспринимается человеческим глазом.
• Тип компенсатора.Он может быть магнитным или воздушным. Магнитные компенсаторы установлены в большинстве приборов. Они оснащены намагниченной пластиной, которая быстро стабилизирует положение призмы при колебаниях нивелира. Воздушные компенсаторы применяются реже и дольше выравнивают изображение, однако, нивелиры с такими компенсаторами дешевле.
• Защита от пыли и влаги.Для работы на улице стоит ориентироваться минимум на класс IP54. Такой уровень защиты помогает прибору нормально переносить строительную пыль, случайные брызги и не слишком благоприятные погодные условия.

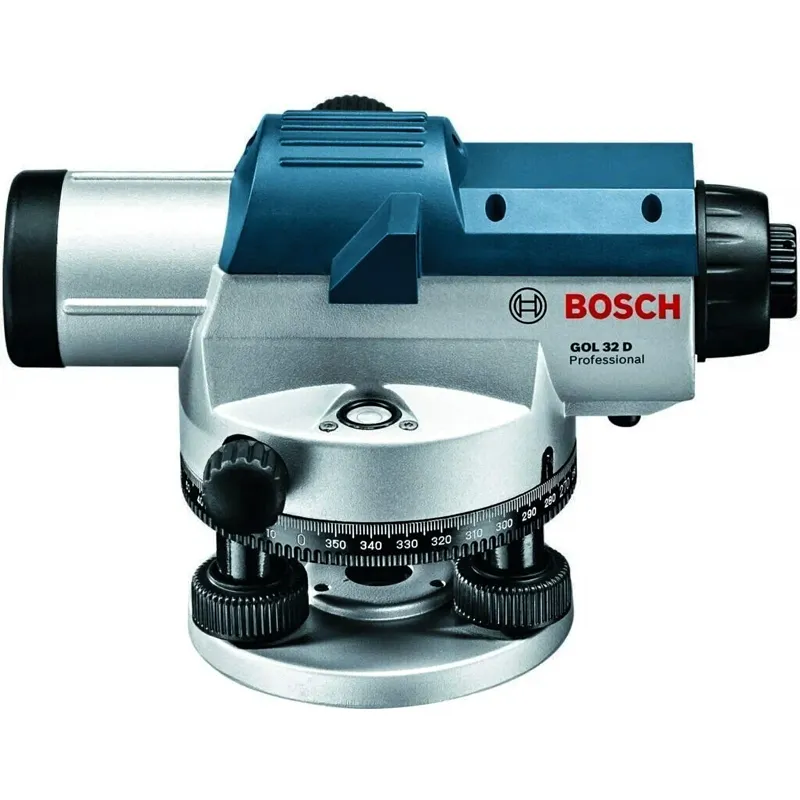

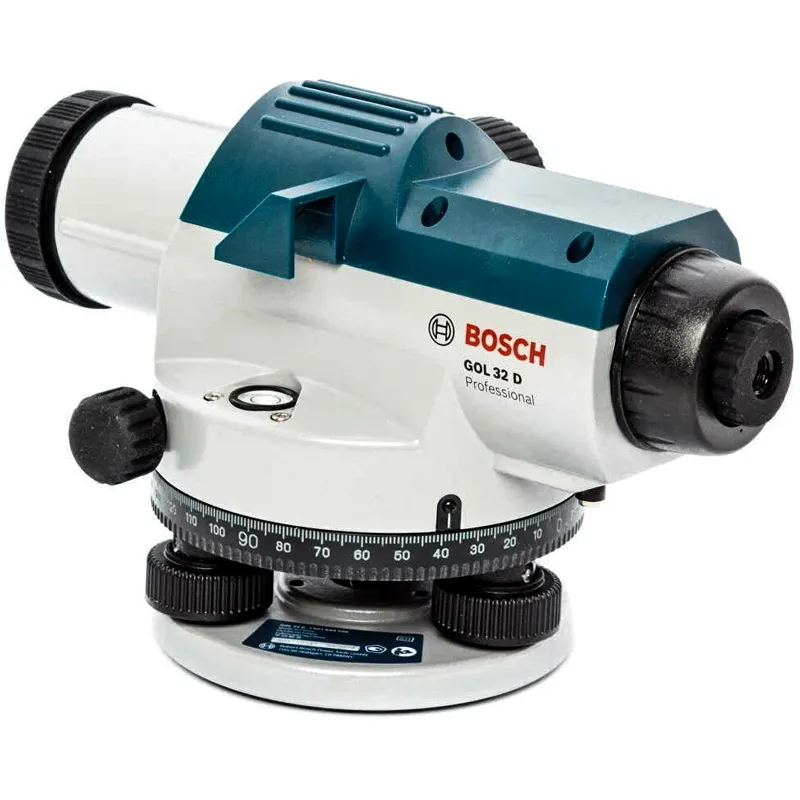

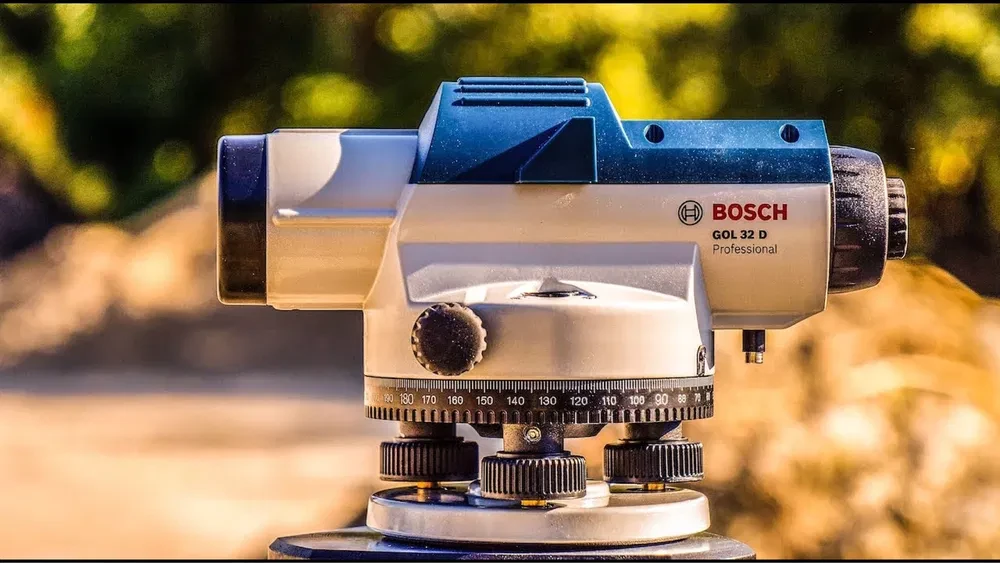

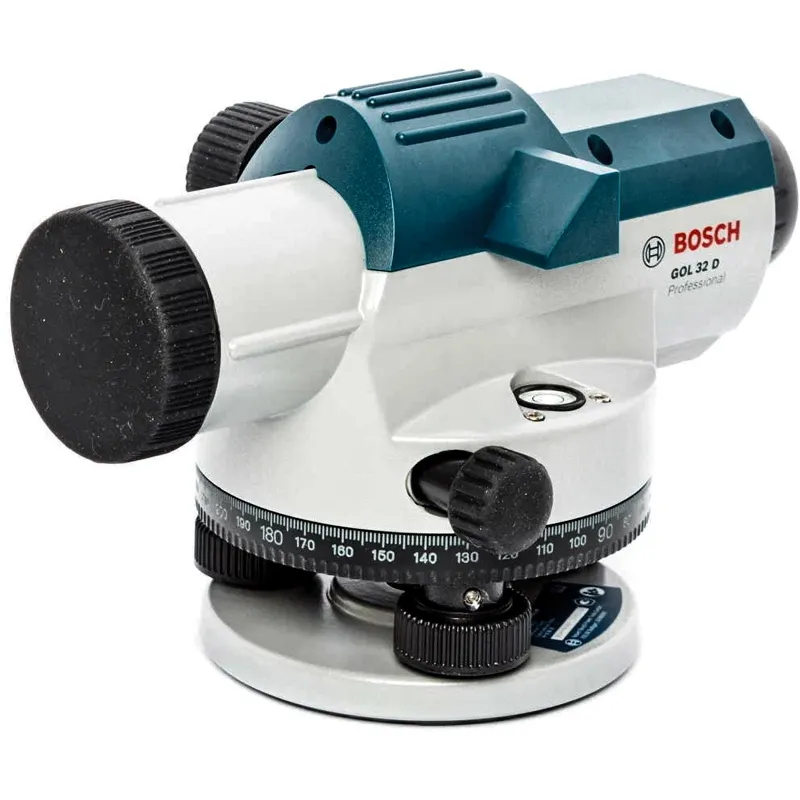

Bosch GOL 32 D: пример профессионального оптического нивелира

Чтобы лучше понять, как характеристики оптического нивелира работают на практике, рассмотрим конкретную модель — Bosch Professional GOL 32 D. Это профессиональный оптический нивелир, рассчитанный на интенсивную работу вне помещений.

Этот прибор оснащен зрительной трубой с увеличением 32×, благодаря чему специалист может считывать показания с рейки даже на значительном удалении. Такое увеличение особенно удобно при работе на открытых площадках, где приходится контролировать большие участки без постоянного перемещения оборудования.

Основные характеристики:

• Дальность измерений - до 120 м
• Точность - 0,03 мм/м
• Увеличение, X – 32
• Рабочая температура °С – от -10 до +50
• Резьба под штатив, дюйм – 5/8

Подробнее

Точность прибора составляет ±1 мм на 1 км двойного хода. Этот показатель позволяет использовать нивелир там, где важно выдерживать уровни с минимальными отклонениями. Рабочее расстояние достигает 120 метров, поэтому модель подходит для объектов разного масштаба — от частного строительства до крупных площадок. Для упрощения работы в нивелир встроен магнитный компенсатор с диапазоном ±15'. Он автоматически корректирует небольшие отклонения после установки.

Отдельное внимание уделено надежности. Корпус с защитой IP54 рассчитан на работу в пыльной среде и устойчив к попаданию влаги. А диапазон рабочих температур от –10 °C до +50 °C позволяет использовать прибор практически в течение всего строительного сезона. В комплект входит защитный кейс, который облегчает транспортировку и помогает сохранить точность оптических элементов.

По своим возможностям BOSCH Professional GOL 32 D хорошо подходит для:

• Геодезических работ на стройплощадках
• Выравнивания фундаментов
• Контроля высот при строительстве зданий
• Выполнения топографических съемок

Это тот случай, когда прибор ориентирован не только на точность измерений, но и на реальную ежедневную эксплуатацию в полевых условиях.

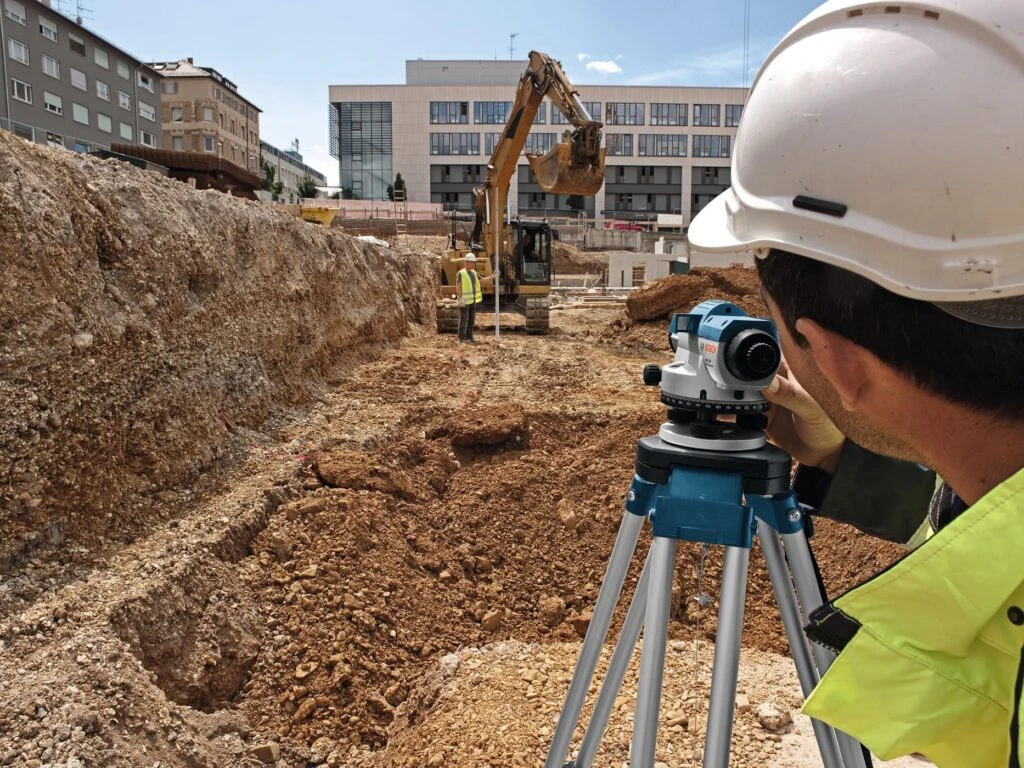

Как пользоваться оптическим нивелиром: пошаговая инструкция

На первый взгляд работа с оптическим нивелиром кажется сложной: штатив, рейка, множество регулировок и измерений. Но на практике последовательность действий довольно логичная. Главное — соблюдать порядок настройки и не спешить со снятием показаний.

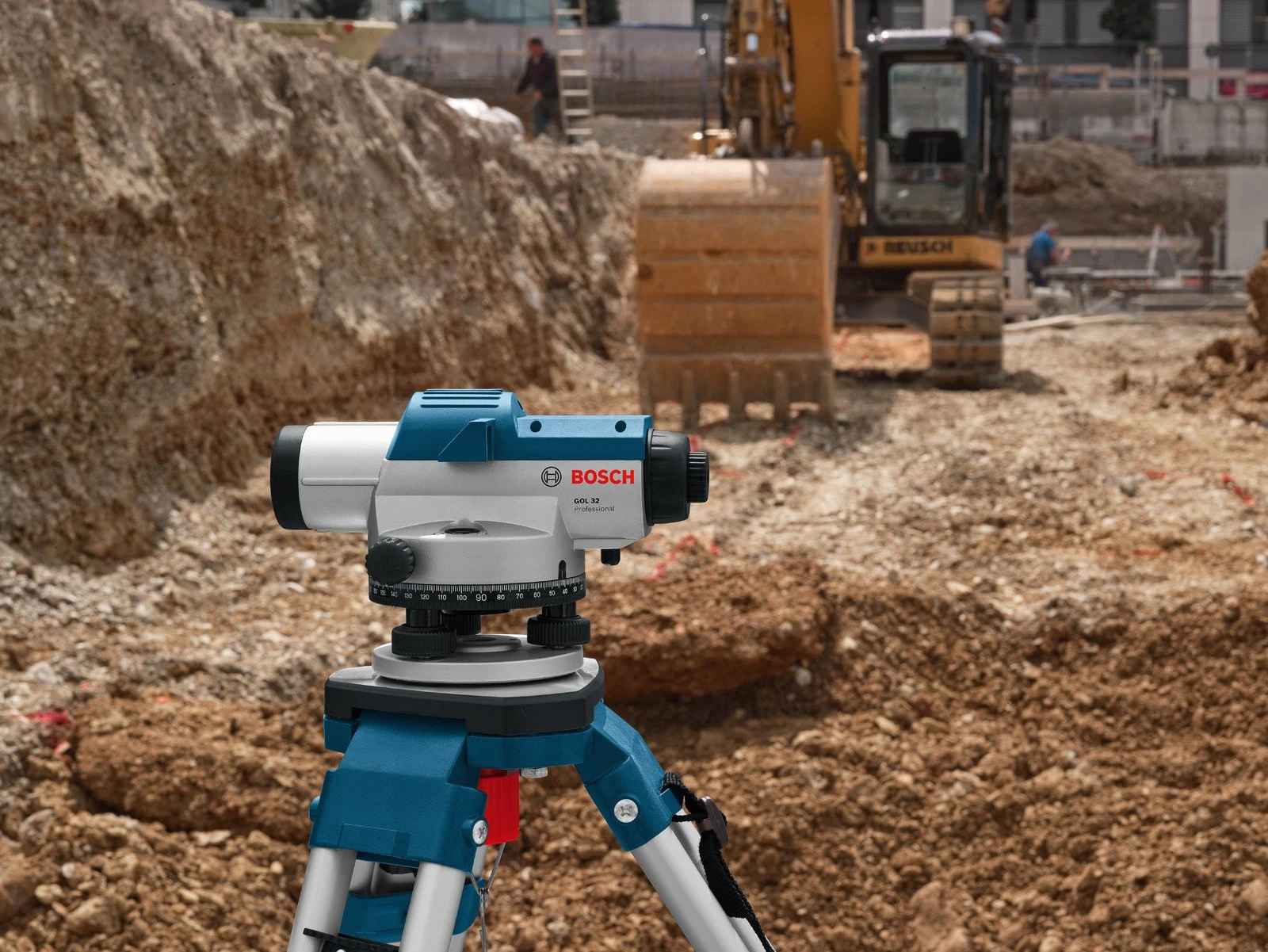

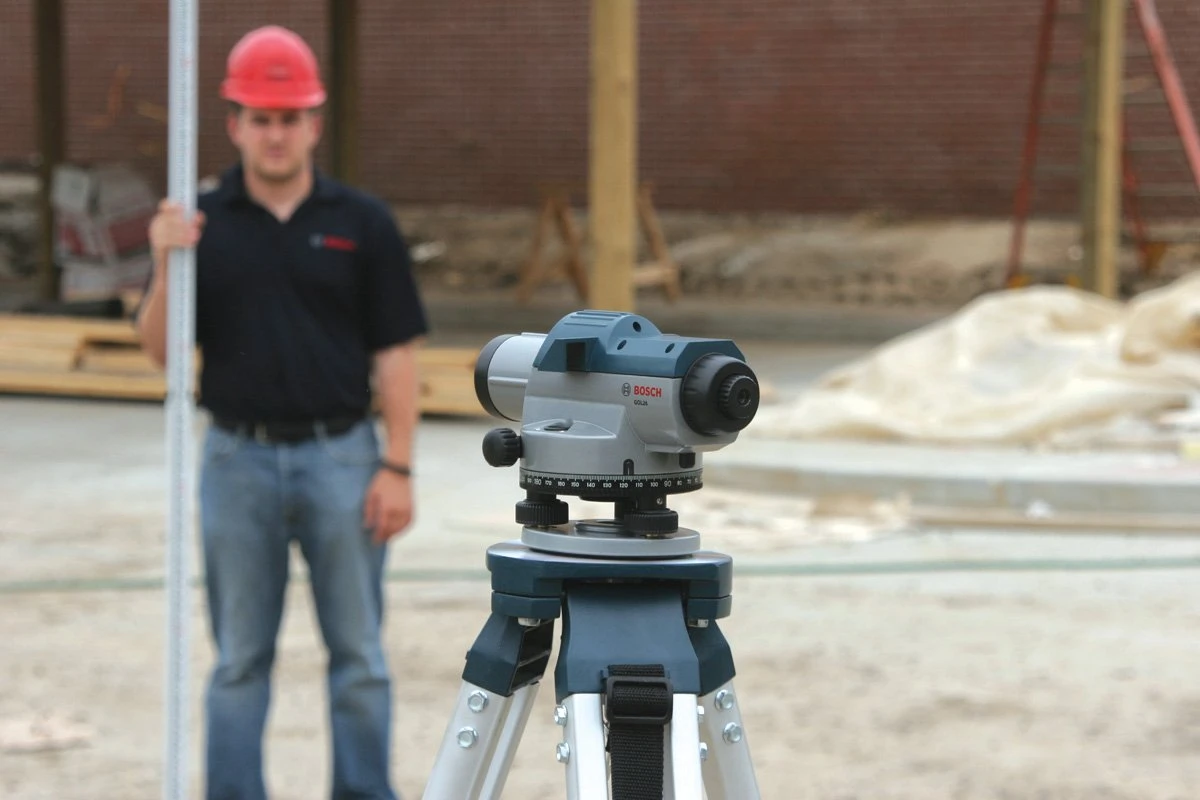

Сначала прибор устанавливают на штатив. Для этого выбирают относительно ровное место с хорошим обзором нужных точек. После чего раскладывают опоры и фиксируют нивелир на площадке. Важно добиться устойчивого положения.

После установки выполняют выравнивание по круглому уровню. С помощью подъемных винтов положение прибора постепенно корректируют до тех пор, пока пузырек не окажется точно в центре отметки.

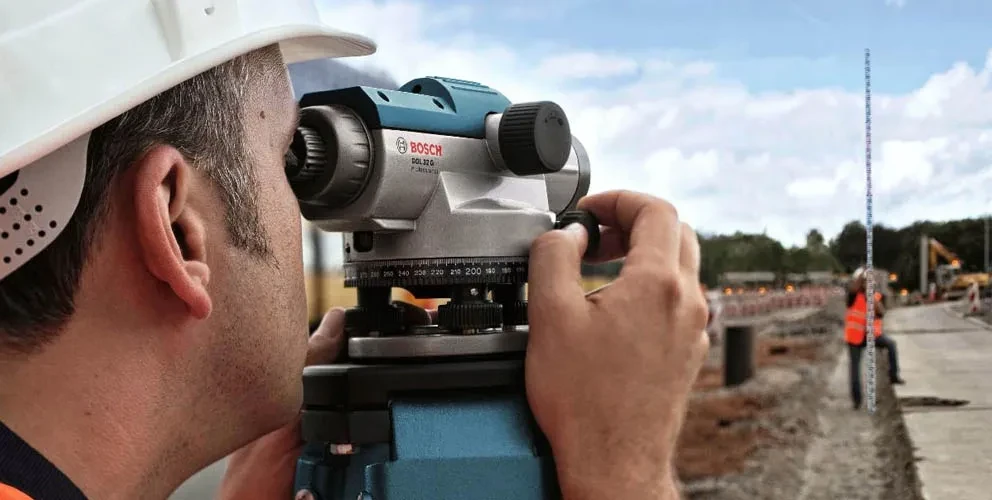

Когда нивелир выставлен, можно переходить к наведению зрительной трубы на рейку. Один человек устанавливает рейку вертикально в нужной точке, а второй через оптику направляет перекрестие на шкалу. Для удобства сначала настраивают окуляр (чтобы сетка нитей была максимально четкой), а затем кремальерой добиваются резкости самого изображения рейки.

После фокусировки выполняют точную наводку и считывают показания по шкале рейки — в месте пересечения с горизонтальной нитью. Полученное значение записывают. Это и будет высотная отметка для выбранной точки.

Дальше рейку перемещают в следующую точку и повторяют процедуры, описанные выше. Если нивелир остается на месте, измерения проходят быстрее — меняется только положение рейки.

Когда все значения получены, остается рассчитать разность высот. Делается это просто: из показания для одной точки вычитают значение для другой. Разница и покажет, насколько одна точка расположена выше или ниже относительно второй.

Ошибки при работе с оптическим нивелиром

Большая часть ошибок связана не с прибором, а с его установкой, настройкой и внимательностью специалиста. Вот самые распространенные ошибки:

• Неустойчивая установка на штатив. Опоры стоят на мягком грунте/плохо зафиксированы/сам штатив перекошен. В этих случаях положение прибора может незаметно измениться уже в процессе измерений. В результате все показания будут смещенными.
• Недостаточное выравнивание по уровню. Иногда после грубой настройки сразу переходят к измерениям. Важно не забывать довести пузырек уровня до нужного положения. Ведь даже небольшое отклонение постепенно накапливает ошибку, особенно на больших расстояниях.
• Неверное считывание показаний с рейки. Измерение под неудобным углом/невнимательная работа с перекрестием/неверное определение отметки. Перед записью результата полезно еще раз проверить положение рейки и повторно взглянуть в трубу.
• Игнорирование проверки компенсатора перед началом работы. Если компенсатор работает некорректно, точность измерений может заметно снизиться. Перед началом работ стоит убедиться, что система самовыравнивания работает без задержек и перекосов.
• Работа за пределами диапазона компенсатора. Автоматический компенсатор помогает устранять небольшие отклонения, но не заменяет полноценную настройку. Если прибор установлен слишком неровно, компенсатор просто не сможет корректно вывести линию визирования в горизонт.
• Загрязнение оптики. Пыль, капли воды, отпечатки пальцев и строительная грязь ухудшают видимость шкалы на рейке и мешают точному наведению.

Аксессуары и дополнительное оборудование

Оптический нивелир редко используется сам по себе. В реальной работе он почти всегда дополняется рядом аксессуаров, которые делают измерения удобнее, точнее и безопаснее для оборудования.

Одним из самых важных элементов является штатив. Именно он удерживает прибор в заданном положении и напрямую влияет на устойчивость всей системы. В работе чаще всего встречаются алюминиевые и деревянные штативы. Алюминиевые легче и удобнее при частых перемещениях. А деревянные лучше гасят вибрации и более устойчивы на неровном/мягком грунте.

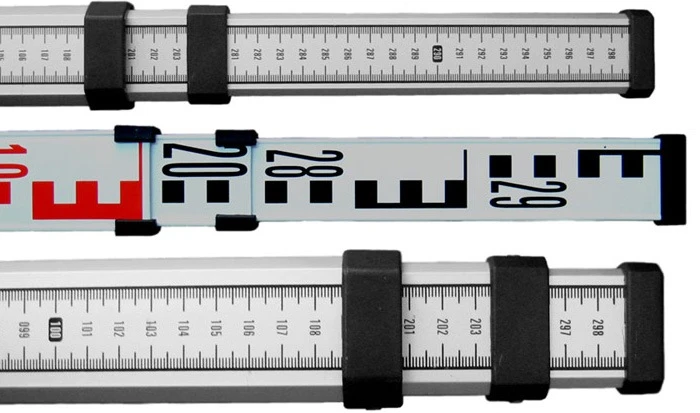

Не менее важна нивелирная рейка. Без нее сам процесс измерений просто невозможен. Обычно используют алюминиевые телескопические рейки, которые удобно перевозить и быстро приводить в рабочее положение прямо на объекте.

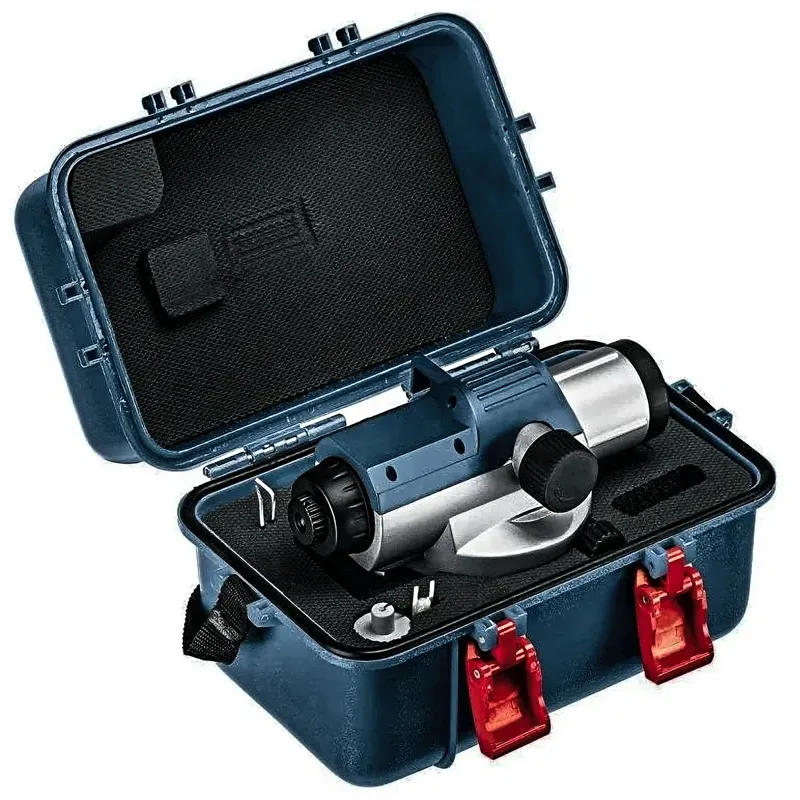

Отдельное внимание уделяется хранению и транспортировке прибора. Для этого применяется защитный чехол или жесткий кейс, который предохраняет оптику и механизмы от ударов, пыли и случайных повреждений. Это особенно важно при регулярных выездах на разные объекты.

В условиях яркого освещения может пригодиться бленда, которая устанавливается на объектив и снижает влияние боковых бликов. Она помогает сохранить контраст изображения и облегчает наведение на рейку.

В «арсенале» часто присутствует и юстировочный набор. Он нужен для проверки и настройки прибора после транспортировки или длительной эксплуатации, чтобы нивелир сохранял точность и корректно отрабатывал горизонтальную линию визирования.

Преимущества оптического нивелира перед лазерным

Оптический нивелир, несмотря на свой возраст, до сих пор уверенно удерживает позиции в строительстве и геодезии. Причина в том, что у него есть ряд практических преимуществ, которые особенно заметны в реальных полевых условиях.

Прежде всего — это работа на больших расстояниях. Оптические нивелиры спокойно справляются с измерениями на дистанции до 120 метров, тогда как большинство лазерных моделей эффективно работают примерно в пределах 20–50 метров (без приемника). Это делает оптический прибор более удобным на крупных объектах и открытых площадках.

Еще одно важное преимущество — независимость от условий освещения. Лазерный луч на ярком солнце становится плохо различим, особенно на улице, тогда как оптический нивелир использует зрительную трубу и нивелирную рейку. Благодаря этому прибор сохраняет стабильную видимость и точность независимо от времени суток и погоды.

Также оптический нивелир не требует источников питания, поэтому может работать столько, сколько нужно, без риска внезапного отключения в самый неподходящий момент.

По точности оптические модели также остаются на высоком уровне — в среднем до ±1 мм на 1 км двойного хода. При правильной установке и работе они обеспечивают стабильный результат, который подходит даже для ответственных измерений.

Немаловажный плюс — долговечность и надёжность конструкции. В оптических нивелирах меньше электронных компонентов, которые могут выйти из строя, поэтому они лучше переносят удары, перепады температуры и сложные условия стройки.

И наконец, простота обслуживания. Такие приборы не требуют регулярной подзарядки, сложной калибровки или дорогостоящего ремонта электроники, что делает их более экономичным решением в долгосрочной перспективе.

Когда выбрать оптический нивелир, а когда — лазерный

Для наглядности мы подготовили небольшую табличку, в которой видно, на что обращать внимание при выборе того или другого прибора:

Заключение

Оптический нивелир — это проверенный временем инструмент. Несмотря на развитие лазерных технологий, он не теряет актуальности благодаря своей стабильности, точности и независимости от внешних условий. Такой прибор особенно полезен в геодезии, при строительстве на открытых площадках, работе на больших расстояниях и там, где требуется высокая точность без привязки к электронике. Он уверенно справляется с задачами, где важна не только скорость, но и предсказуемый результат в любых полевых условиях.

При выборе оптического нивелира важно ориентироваться на ключевые параметры: класс точности, кратность увеличения, рабочую дальность и уровень защиты корпуса. Именно эти характеристики определяют, насколько удобно и эффективно будет работать прибор на объекте и справится ли он с поставленными задачами.
