Сверлить стену в собственной квартире. Казалось бы, ну что может быть проще? Ан нет, зачастую это действие превращается в своего рода лотерею. И отнюдь не беспроигрышную. Да, мы сейчас о проводке. Конечно, шансы попасть в нее, пока вешаешь картину или полку невелики, но все же не равны нулю. А все потому, что правильная схема проводки в помещении — большая редкость. Особенно если вы делаете ремонт в квартире на «вторичке».
Действовать приходится почти наугад — опираясь на опыт, интуицию и совесть предыдущих собственников. И именно здесь на сцену выходит детектор скрытой проводки. Это небольшой прибор, который поможет заглянуть туда, куда глазом не добраться. Он становится своего рода навигатором в мире коммуникаций, позволяя заранее понять, что находится внутри стены, и избежать неприятных сюрпризов. О том, как они устроены, какие бывают и на что обращать внимание при выборе, и пойдет речь в этой статье.
Принцип работы детектора проводки
Разные детекторы проводки устроены по-разному. Поэтому и принципы работы у них немного отличаются. Но понять, что и как, особого труда не составит, тут не нужно углубляться в сложную физику.
Самый простой вариант — электростатический принцип. Такие устройства улавливают электрическое поле, которое создает провод под напряжением. Это простые и недорогие. Однако у них есть ограничения: они работают только в сухих стенах и при наличии напряжения в проводе. Если же провод обесточен — прибор ничего не покажет.
Чуть более «умный» подход — электромагнитный принцип. Здесь прибор реагирует уже на электромагнитное поле, возникающее вокруг провода по которому течет ток. Это более точный метод, но и тут есть нюанс: требуется, чтобы к искомой линии была подключена нагрузка (например, мощный электроприбор).
Следующая категория — индукционный принцип (по сути, металлодетекторный). Такие приборы уже не ждут сигнала от провода, а сами создают электромагнитное поле и фиксируют его искажения от любого металла внутри стены. Удобно, не надо подавать напряжение на провод. Но и минус тоже вполне очевиден — прибор не различает, что именно он обнаружил — и гвоздь и провод для него выглядят одинаково.

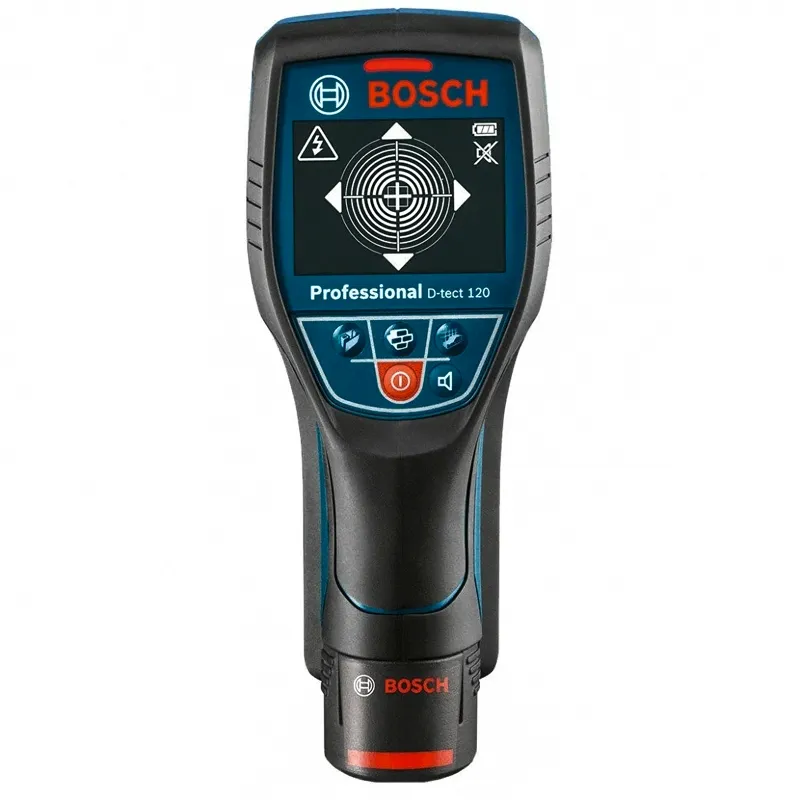

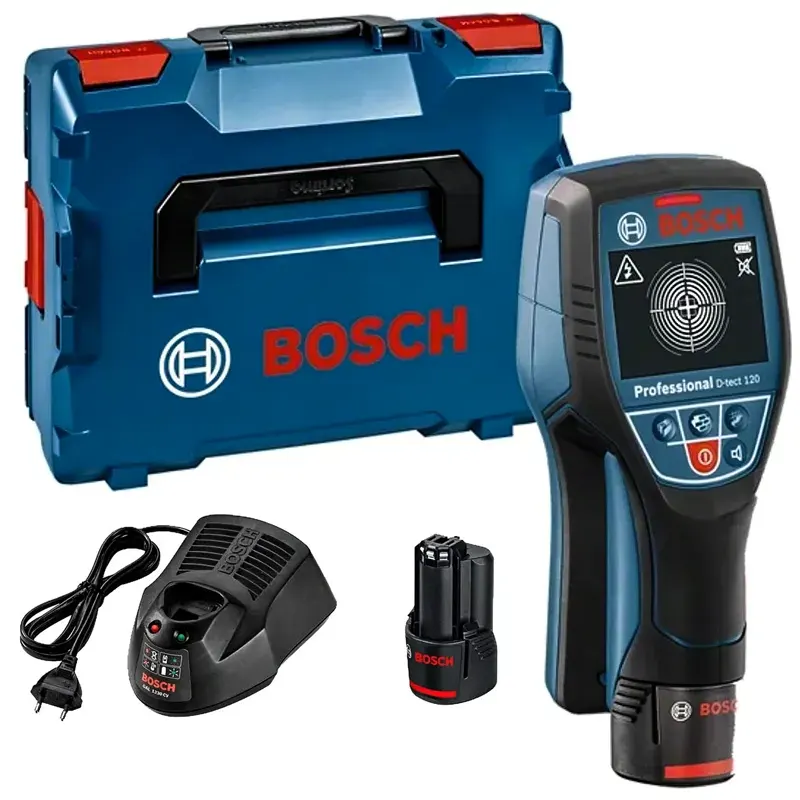

Ну и самая продвинутая категория — комбинированный (радарный) принцип. Обычно используется в профессиональных сканерах. Сочетает в себе несколько технологий, позволяя различать материалы (металл, дерево, пластик, кабель) и определять их глубину. Такие устройства самые точные, но и самые дорогие. Именно по этому принципу работает, например, детектор скрытой проводки Bosch D-tect 120 Professional.
Основные характеристики:

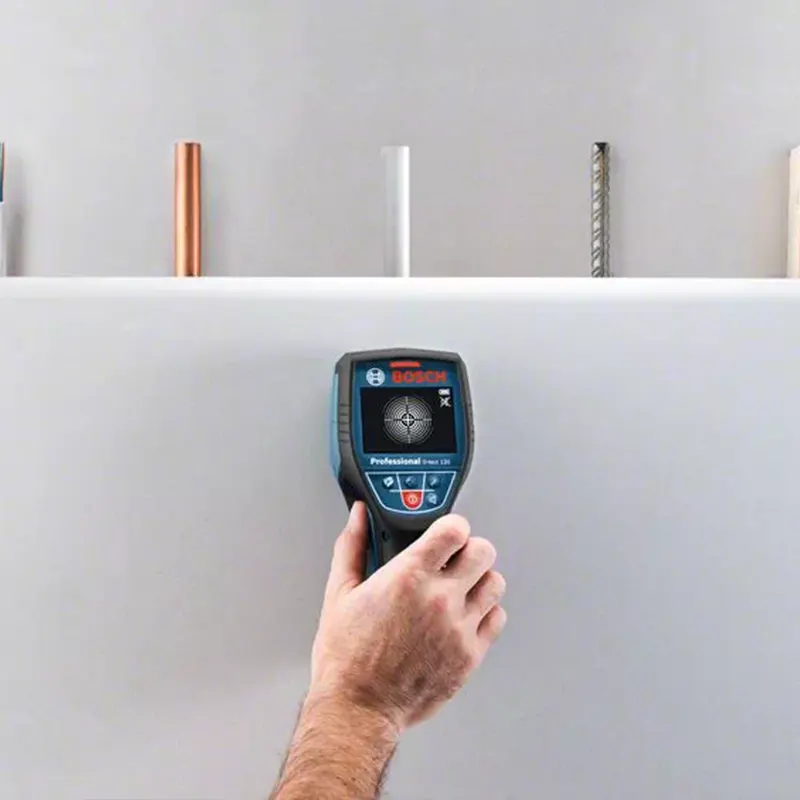

- Обнаруживает - дерево, пластик, проводка, черные и цветные металлы
- Глубина обнаружения, мм - 120
- Рабочая температура °С - от -10 до +40

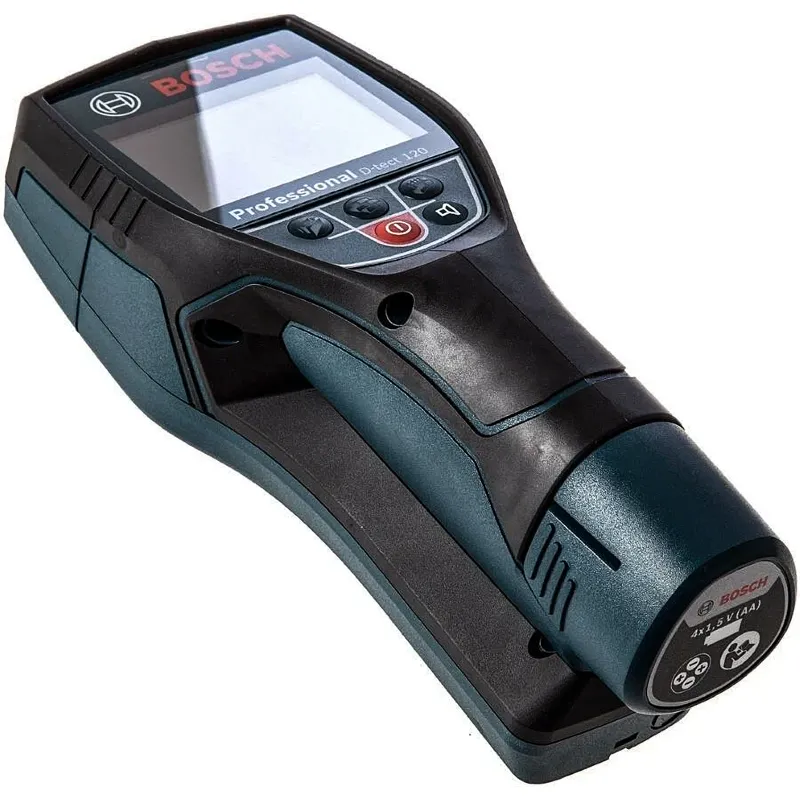

- Питание - аккумулятор, батарейки
- Вес нетто, кг - 0.5
Он позволяет составить схему расположения электропроводки, труб и каркасов, указывая на них стрелками. Можно также не только локализовать скрытый объект, но и точно определить расположение его центра.
Кому и для чего нужен детектор проводки
На первый взгляд может показаться, что детектор скрытой проводки — инструмент исключительно нишевый. Но на практике круг пользователей у него заметно шире. Чаще всего такими приборами пользуются:
- Электрики и профессиональные строители — при штроблении, демонтаже, сверлении и других работах, где важно заранее понимать, что находится внутри стены. Кроме того, детекторы помогают находить место обрыва кабеля и не вскрывать поверхность вслепую.
- Монтажники и мастера по установке техники — при монтаже кондиционеров, телевизоров, кухонных гарнитуров, полок, кронштейнов и другого оборудования. Здесь главная задача простая: просверлить именно там, где это безопасно.
- Домашние мастера и те, кто делает ремонт самостоятельно — для них детектор часто оказывается способом избежать лишних расходов. Покупка прибора или даже его аренда обычно обходится дешевле, чем восстановление поврежденной проводки.
Кроме того, детекторы могут использовать как вспомогательный инструмент представители смежных специальностей:
- Сантехники — чтобы искать металлические и некоторые виды пластиковых труб. В том числе скрытые в стенах и заполненные водой.
- Строители и отделочники — для поиска деревянных элементов каркаса, пустот и других скрытых конструкций.
Как пользоваться детектором проводки
Даже самый хороший детектор скрытой проводки не даст точного результата, если не знать как правильно им пользоваться. Хорошая новость в том, что ничего сложного в работе с такими приборами нет.
Перед началом работы стоит отключить питание на линии через автомат в щитке. Особенно если впереди сверление или другие работы со стеной. Но есть исключение: некоторые детекторы работают именно за счет обнаружения электрического поля и требуют, чтобы провод находился под напряжением. Поэтому правило здесь одно — сначала посмотреть инструкцию, а уже потом выключать электричество.
Следующий важный этап — калибровка. Многие пользователи пропускают этот шаг, а потом удивляются странным показаниям. Калибровать прибор нужно прямо на той поверхности, где планируется поиск. Обычно для этого достаточно приложить устройство к стене и дождаться завершения настройки. Во время калибровки лучше держать детектор свободной рукой и не касаться стены — так снижается вероятность помех.

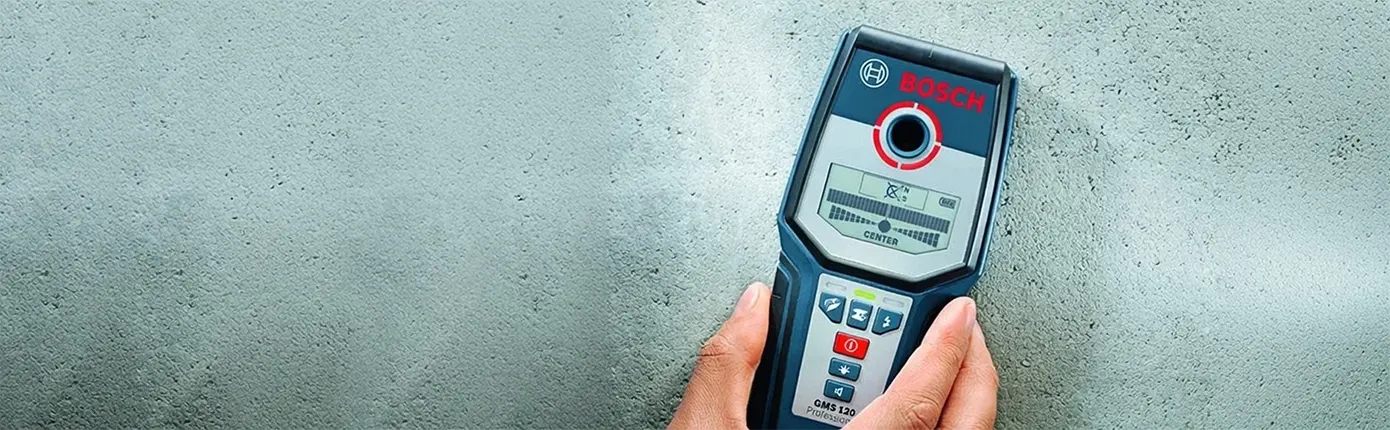

Когда прибор готов к работе, начинайте движение по поверхности (медленно и без резких рывков). Не нужно пытаться просканировать всю стену за несколько секунд — большинство ошибок появляются именно из-за этого. Обычно поиск выполняют горизонтально или вертикально, двигая детектор плавно и равномерно. Как только прибор подал сигнал (звуковой, световой или вывел информацию на экран) — отметьте карандашом примерные границы найденной зоны.
После этого сделайте еще один проход, но уже перпендикулярно первому направлению. Такой перекрестный поиск позволяет точнее определить расположение объекта и понять, где находится его центр.
И еще один практический совет: если результат кажется сомнительным, лучше выполнить несколько повторных проходов. Потратить пару минут на дополнительную проверку обычно гораздо дешевле, чем потом искать место повреждения проводки и заново делать ремонт.
Типичные ошибки и как их избежать
В реальных условиях на точность влияет не только сам прибор, но и материал стены, условия работы и даже ожидания пользователя. Поэтому перед сверлением полезно помнить о нескольких типичных ошибках.
- Игнорировать влажность стены. После штукатурных работ, в ванной комнате или просто в помещениях с повышенной влажностью многие бюджетные детекторы начинают показывать лишние сигналы. Причина простая — вода может влиять на работу датчиков и создавать помехи. Поэтому, если поверхность кажется сырой, лучше отнестись к показаниям осторожно. Кстати, профессиональные модели имеют специальный режим для таких условий.
- Не учитывать конструкцию стены. Толстый слой штукатурки, армирование, металлическая сетка, скрытые крепления — все это «безобразие» может изменить картину поиска. Учитывайте это при интерпретации результатов.
- Считать, что детектор видит абсолютно все. Это одна из самых распространенных ошибок. У любого прибора есть предел возможностей. Провода за металлическими листами, слишком глубоко уложенные коммуникации или сложные многослойные конструкции могут оказаться вне зоны обнаружения. Поэтому перед работой полезно посмотреть характеристики устройства и обратить внимание на максимальную глубину поиска.
Если детектора нет под рукой: альтернативные методы обнаружения проводки
Бывает ситуация, что нужно повесить полку прямо сейчас, а детектора скрытой проводки под рукой нет. Не бежать же срочно в магазин, на самом деле. В таком случае можно попробовать воспользоваться альтернативными способами поиска. Правда, ни один из них не дает такой надежности, как специализированный прибор. Поэтому — на свой страх и риск. Вот что можно делать:
- Внимательно осмотрите стену. Иногда скрытая проводка косвенно выдает себя сама. Небольшие перепады поверхности, тонкие микротрещины, следы старой штробы. Вот это вот все может подсказать, где когда-то проходил кабель. Но метод работает далеко не всегда, особенно если стена новенькая.

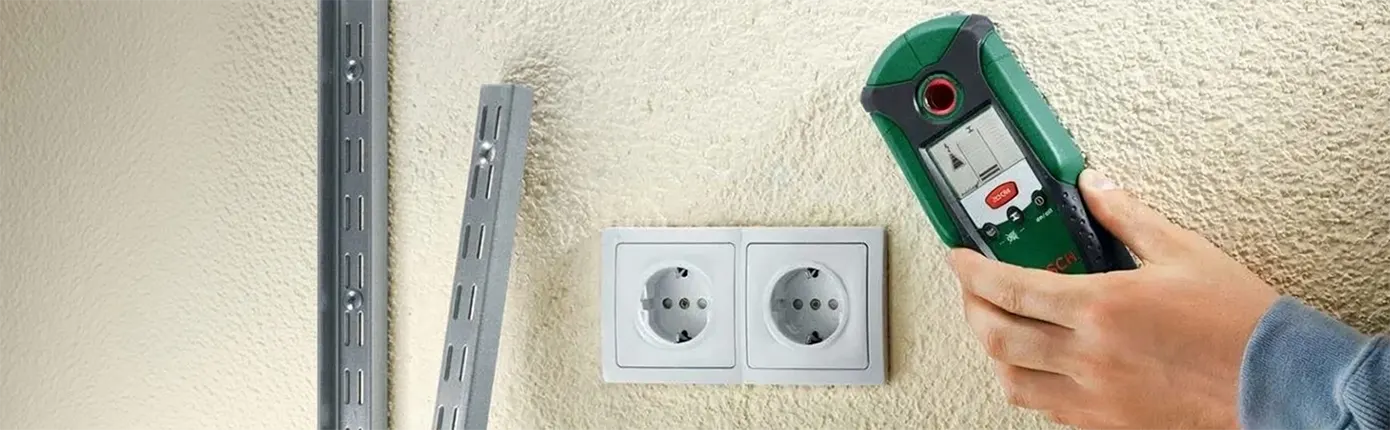

- Ориентируйтесь на распределительные коробки и розетки. Во многих случаях проводку стараются прокладывать по понятной логике — от коробок, выключателей и розеток строго вертикально или горизонтально. Диагональные трассы встречаются гораздо реже.
- Используйте обычный радиоприемник. Старый, «дедовский», способ, который до сих пор иногда вспоминают прожженные мастера. Радиоприемник нужно настроить на частоту на частоту 100 Гц и медленно вести его вдоль стены. При приближении к кабелю под нагрузкой могут появляться дополнительные шумы и потрескивания. Метод работает нестабильно, но как вспомогательная проверка иногда бывает полезен.
- Попробуйте приложение на смартфоне. Современные телефоны с магнитометром могут фиксировать электромагнитное поле. Однако их точность крайне низка и напрямую зависит от качества сенсоров. Так что такой способ скорее подходит для эксперимента или очень грубой оценки.
Заключение
Детектор скрытой проводки способен сэкономить гораздо больше времени, денег и нервов, чем может показаться поначалу. Сегодня его сложно назвать оборудованием только для профессионалов: даже при обычном домашнем ремонте он помогает избежать неприятных сюрпризов и работать увереннее.
Выбирать прибор стоит не по принципу «чем дороже, тем лучше», а исходя из реальных задач. Если речь идет о разовой установке полки, телевизора или нескольких отверстиях во время ремонта, часто достаточно простой бытовой модели. А вот тем, кто регулярно занимается монтажом, строительством или отделкой, имеет смысл смотреть в сторону более точных комбинированных сканеров.
Но каким бы современным ни был прибор, ничто не отменяет здравый смысл и аккуратность. Перед сверлением всегда полезно перепроверить результат несколькими проходами, оценить расположение розеток, выключателей и возможных трасс коммуникаций. Потому что ошибка здесь может стоить не только испорченной стены и ремонта. С электричеством работает простое правило: лучше потратить лишнюю минуту на проверку, чем потом мучительно разгребать последствия.
